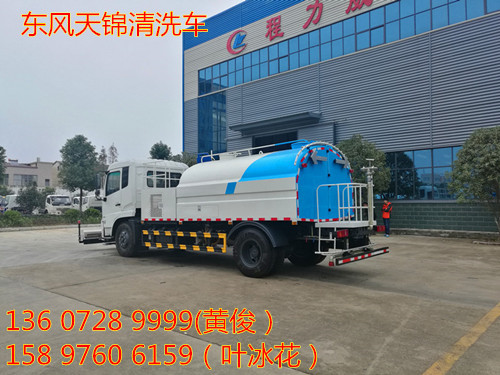

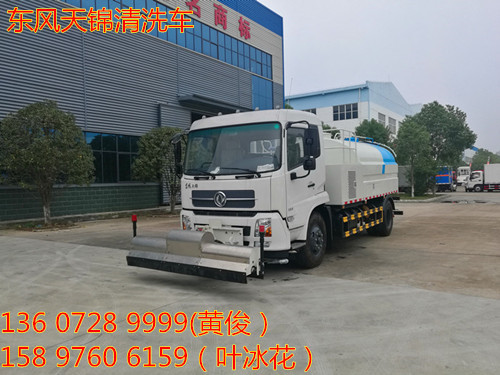

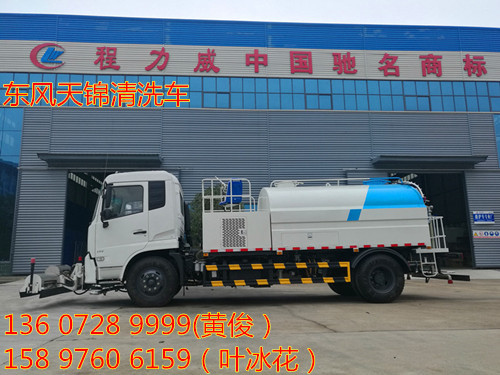

东风天锦清洗车图片参数介绍
发布时间:2018-6-26 9:13:00    查看次数:443

   东风天锦清洗车整车型号:CLW5160GQXD5型清洗车,底盘型号:DFL1160BX1V,总质量:15800(Kg),额定质量:7645(Kg),整备质量:7960(Kg),轴数:2, 燃料种类: 柴油,最高车速:98(km/h),罐体有效容积8.02立方米,罐体外形尺寸(长度×长轴×短轴)(mm):3410×2280×1450.介质名称:水,介质密度:1000千克/立方米。

东风天锦清洗车车辆简介:

天锦清洗车是一种双发动机、双水泵清洗车,是在标准二类底盘的基础上,加装高压冲洗系统、低压冲洗系统,由机械、液压、电器三部分合为一体的专用冲洗作业车。

本车具有独立的高、低压两套水路系统,为清洗车工作提供压力水源。其工作原理是:利用高压水泵产生的高压水,经喷水架的高压喷嘴喷出,利用高压水流的动能,以高压力、低流量的方式清洗,强力去污,高效节水,能将路面的陈旧污渍清洗干净;或高压水经左(右)角喷喷出,清洗路缘、人行道及护栏隔离区;使用高压喷枪还可清洗路标、广告牌、高架路等;喷雾系统具有强大的喷雾降尘、喷撒空气消毒剂及调节空气湿度功能。

高压水泵由副发动机→传动轴→皮带传动→电磁离合器→联轴器驱动;

低压水路系统,采用双级叶轮离心泵,效率高、洒水宽度大、水枪射程远,还可选装绿化浇灌及自吸功能。低压水泵由底盘变速器取力器通过传动轴直接传动。

本车的高压水泵、喷嘴、高压喷枪及关键的液压、电气原件均采用国际名牌产品,性能优良、工作可靠。



东风天锦清洗车技术参数

底盘型号

DFL1160BX1V

发动机型号

ISD210 50ISD180 50ISDe185 50EQH180-50ISB180 50ISB210 50

发动机额定功率/kW

155132136132132155

轮胎

10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR

燃油种类

柴油

副发动

机及传

动系统

副发动机

型号

五十铃牌4JB1

额定功率

54kw/3600/r/min

工作转速

15001700 r/min

电磁离合器

DLK1-25

联轴器

TGLA9

高压水泵

型式

柱塞式

型号

P51/135-90PF36)德国品孚

压力

10MPa

转速

800900r/min

水阀

型式

气控高压球阀

压力

10MPa

喷水架喷嘴

型式

高压洗涤型

角喷嘴

型式

高压洗涤型

喷雾喷嘴

型式

细微雾化型

水滤

型式

滤网式

低压水路系统

低压水泵

型式

双级叶轮离心式

型号

80QZB(F)-60/90

扬程

90m

转速

1480r/min

水阀

气控球阀

液压

系统

型式

开式、电液控制

主要元件

齿轮泵、液压缸、电磁阀

系统最高压力

16MPa

液压油箱容量

65L

电气

系统

型式

单向直流24V(底盘)及单向直流12V(副发),负极搭铁

蓄电池

6-QW-100MF(底盘)、75D31R(副发)

东风天锦清洗车车辆作业性能





单位











喷水架清洗宽度

m

2.5-3.5

喷水杆缩伸

喷水架偏角

(°)

左右各30



工作

速度

低压洒水

Km/h

Ⅰ档7:Ⅱ档14

主发转速1500r/min

高压清洗

Km/h

3-15

副发转速1700r/min

高压清洗能力

m2/h

25000

车速8km/h

最高清洗水压力

MPa

10



清洗水流量

L/min

134



喷雾水流量

L/min

134



低压洒水流量

L/min

600~800



低压冲洗宽度

m

24



洒水宽度

m

16



水枪射程

m

38



水罐容积

L

7520

最大容积可达8.9

使

最高车速(满载)

km/h

90



最大爬坡角

(°)

12

接近角

制动距离

m

10



最小转弯直径

m

16



燃油消耗量

行驶燃油消耗量

L/100km

21.5



高压清洗作业燃油消耗量

L/h

14

车速8km/h

,

L/1000M2

5.8

质量

参数

整车整备质量

kg

7960

基本型

最大总质量

kg

16000



外形尺寸(长×宽×高)

mm

9000×2495×2930

运输状况(基本型)

轴距

mm

4700



轮距

前轮

mm

1880



后轮

mm

1860



接近角

(°)

10

喷水架提升

离去角

(°)

11



 东风天锦清洗车车辆主要配置

序号

项目

产品型号

备注

1

底盘

DFL1160BX1V

4700,国五排放

2

取力器

4205F85E3-010AS



3

低压水泵

80QZB-60/90

杭州威龙泵业

4

低压水泡

GP-50

杭州威龙泵业

5

液压系统

多路换向阀



6

高压水泵

PF36

德国品孚PINFL

7

高压喷嘴



美国进口

8

气路系统

阀,气缸

以赛亚

9

副发动机

4JB1

五十铃

10

低压球阀



中联

11

高压球阀



中联
