东风多利卡D7洗扫车图片参数

作者:程力专用汽车股份有限公司 浏览次数:2631 发布时间:2018-06-25 09:33:00

分享:

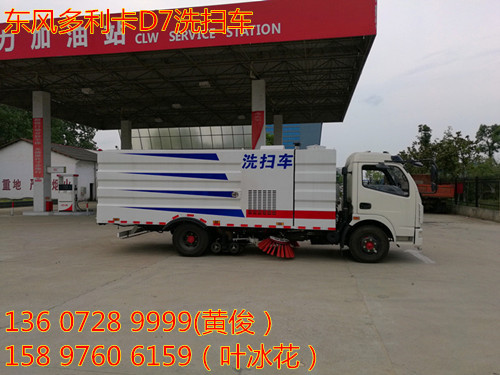

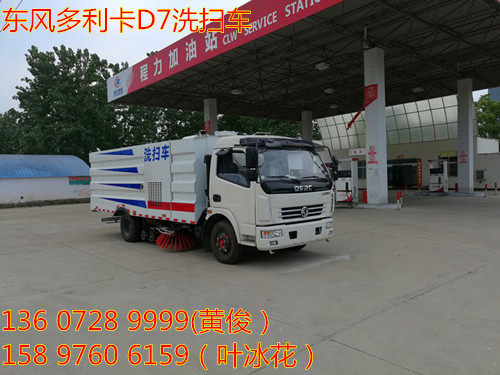

东风多利卡D7洗扫车图片

1、东风多利卡洗扫车采用洗,扫,吸,混合的方式收集垃圾,湿式除尘、电液PLC一键控制,液压倾翻卸料的作业方式对路面进行清扫作业。 2、采用副发动机专门驱动风机和液压系统,保证行驶过程中能继续工作,保证清扫过程的连续性。

3、采用“中置两扫盘 +喷雾降尘+中置宽幅吸嘴(内置高压喷杆及两侧高压喷杆)”的结构布局,对泥泞路面有更好的清洁效果,清扫过程中砂石不在飞溅扬尘,此布局便于清扫装置与吸盘的调整与维护,转场作业时整车通过性好。

4、副发动机与风机之间的传动设置设有自动离合器,可保证副发动机空载启动和停机时与风机的自动脱离,降低了对副发动机的冲击,提高了副发动机的工作可靠性和使用寿命。

5、扫盘有遇障碍自动避让保护功能和自动复位功能,遇到障碍自动回缩,越过障碍自动回位。

6、扫盘转速可根据各种不同的清扫工况来调整转速,能保证在各种污染状况下都有良好的清扫效果

7、采用先进,高效的专用风机和可随路面自动找平的全浮动式吸嘴,清扫效果好,使用寿命长。



东风多利卡D7洗扫车性能参数简介



主要性能参数



东风多利卡

整车型号

CLW5110TXSD5型洗扫车

底盘型号、类别、生产企业

EQ1110SJ8BDC 二类

东风汽车股份有限公司

排放标准

GB17691-2005国Ⅴ,GB3847-2005

主机

底盘发动机型号及生产企业

CY4SK251

东风朝阳朝柴动力有限公司



功率(kw)

115

马力(ps)

150

排量(ml)

3856

副机

清扫发动机型号及生产企业

B140东风康明斯股份有限公司

功率(kw)

102

马力(ps)

140

排量(ml)

3200

燃油种类

0号轻柴油(与底盘共用柴油箱)

车辆

基本

参数

外形尺寸(XX)mm

7000*2200*2700

轴距(mm)

3800

轮胎

8.25R20 14PR

轮胎数量

7(1备胎)

轮距

前轮(mm)

1745

后轮(mm)

1620

额定乘员

3

前悬/后悬(mm)

1130/2070,1150

接近角

21°

离去角

11°

离地高度(mm)

320

额定载质量(kg)

4850

整备质量(kg)

6405

最大总质量(kg)

11450

 东风多利卡D7洗扫车上装参数:



专用性能参数

垃圾箱容积( m3 )

                    4.5(不锈钢材质)

清水箱容积( m3 )

                    5(不锈钢材质)

清扫宽度(mm)

2800-3200

清扫作业速度(km/h)

3-15

保洁作业速度(km/h)

15-20

最大清扫能力(m2/h)

48000

抽吸能力

密度(g/cm3)

2.0

质量(kg)

1.5

抽吸粒度(mm)

100

垃圾厢倾卸角

45°

清扫效率

96%

作业噪声(db)

< 88 符合GB7258规定

行驶性能参数

驱动型式

4×2后轴驱动

悬架型式

钢板弹簧

钢板弹簧片数(/)

8/10+7

制动型式

双回路气压制动、鼓式

制动距离(满载30km/h)

≤10m

最高车速(km/h)

99

最小转弯半径(m)

8

最大爬坡度

30

离合器系统

单片干式膜片弹簧离合器,液压操纵

变速器系统

机械式5档变速器,带同步器,手动

发动机耗油量

行驶(L/100km)

作业(L/h)

作业(L/10000m2)

≤12

≤6

≤3

降尘系统

喷水形式

低压雾状

主要元件组成

德国进口高压泵、水过滤器、管路、不锈钢喷架、高压喷嘴等

高压水泵

德国进口

安装位置

清扫降尘

左右前扫盘

吸尘降尘

吸盘吸风口内

控制型式

电子控制,一键操作

 东风多利卡D7洗扫车液压系统+电器系统+风机系统:

液压系统

型式

开放式,电动控制集中操纵

主要元件

齿轮泵、摆线马达、液压缸、电磁阀、集成块、高压

摆线马达

日本三洋

齿轮油泵

长源机械

液压油缸

汇博液压油缸

液压缸密封件

台湾鼎基

液压油管

广州天河

电磁阀组

海普瑞斯(中意合资)

防震压力表

德国 IMT

回油过滤器

上海索菲玛

系统溢流压力

Mpa

10-12

液压油箱容积

L

60

电器系统

系统组成

由底盘车电路和副发动机电气部分及专用工作装置操作控制电路组成。

底盘车系统电压(V)

24

工作装置系统电压(V)

12

电控箱面板组成

副机转速表、副机水温表、机油温度报警装置、各种操作控制开关

控制开关

上海施耐德(中法合资)

可编程序逻辑控制器

日本欧姆龙

断路器

德国海格

蓄电池型号

12V-70A.H (2只并联)

风机系统

型式

专用高压离心风机

品牌

洛阳北坡风机

额定工作转速

r/min

2700

传动型式

副发动机、离合器、带齿耐高温A带传动(4)

风机皮带

浙江三力士

自动离合器

离心式,进口材质,质保两年,使用寿命可达2万工作小时

风量(m3/h)

5000 ~ 7800
