东风专底19方国六洒水车图片展示

作者:程力专用汽车股份有限公司 浏览次数:191 发布时间:2020-08-25 10:04:03

分享:
一、东风专底19方国六洒水车底盘配置: 底盘型号(DFV1253GP6DJ) 整车尺寸:10260*2550*3200mm,东风专底D3L驾驶室,康明斯230马力,国六发动机,4350+1300mm轴距,1100钢丝胎,陕齿8档变速箱,原厂abs,电动玻璃,原厂空调,带方向助力,离合助力,气刹制动,白色排半可前翻驾驶室。 二、东风专底19方国六洒水车上装配置: 罐体尺寸:6900*2300*1350mm,天亿50/110水泵,可自吸自排,水泵垂直吸程≧7米,抽满一罐

一、东风专底19方国六洒水车底盘配置:

底盘型号(DFV1253GP6DJ)

  整车尺寸:10260*2550*3200mm,东风专底D3L驾驶室,康明斯230马力,国六发动机,4350+1300mm轴距,1100钢丝胎,陕齿8档变速箱,原厂abs,电动玻璃,原厂空调,带方向助力,离合助力,气刹制动,白色排半可前翻驾驶室。

二、东风专底19方国六洒水车上装配置:

罐体尺寸:6900*2300*1350mm,天亿50/110水泵,可自吸自排,水泵垂直吸程≧7米,抽满一罐水时间:10分钟左右,可连续喷洒作业3-4小时。

武钢优质碳钢制作罐体,罐体厚度4mm,主管道76,前冲改万象鸭嘴,加装中冲,后尾部加弧形喷雾,后洒、侧喷、高位花洒、后工作平台、360度可调节绿化水炮,自流阀、滤网、消防接口(可连接消防栓取水,可作应急消防用),罐前量管(观察罐内水位)、罐后爬梯、罐上简易罐口、带简易护栏、罐侧双炮筒、炮筒内3米长钢丝塑胶抽水管两根,罐体表面双层油漆工艺,防锈、耐腐蚀,其余由厂家标配。

上装规格

6900*2300*1350mm

上装配置及参数

水管有效容积(m³)

19

水枪射程(m)

35

冲洗宽度(m)

≥20

洒水宽度(m)

≥12

罐体

罐体材质、厚度

Q235B碳钢、4mm

封头材质、厚度

Q235B碳钢、5mm

防波板厚度/个数

3mm/2

检修人孔

Q235B碳钢,1个

水泵

型号

天亿50/110

流量

50

扬程(m)

110

自吸高度(m)

6.5

水路系统

管路

镀锌钢管、油漆

前冲

铝合金、圆锥喷嘴,2个

后洒

铝合金,2个

高炮

铝合金,1个

侧喷

铝合金、莲蓬喷头,2个

球阀

合金钢、手动球阀

加水口

中式内扣式消防栓接口、铝合金

取力器,传动轴

与变速箱、水泵匹配

工作平台

Q195碳钢、冲孔、1.5mm

管箱

2个,碳钢方管;罐体左右两侧各一;长度与罐体等长,横截面为


三、东风专底19方国六洒水车配置参数量:

配置说明

标配

高配

罐体材料

Q235碳钢

Q235碳钢

管道

无缝镀锌管道

无缝镀锌管道

管道阀门开关

手动开关阀门

新式气控阀门,驾驶室操作作业

水泵

天亿/亿丰

杭州威龙

接头垫片及法兰

橡胶垫片

聚四氟高分子材质垫片及法兰片(厚度1.6mm)

低水位报警

管道压力表

管道滤网

铁过滤器

不锈钢过滤网

罐体内部防腐防锈处理

加厚水性双组合环氧树脂涂层

水位计

高压水炮

普通铝合金

国内一线品牌(三江桥南等)

三通过滤器、四位三通球阀、方形球阀、后洒、三弯前冲、万向球鸭嘴(全套)

普通铝合金

国内一线品牌(三江桥南等)

选装:LED箭头灯、驾驶室前端自动水炮、不锈钢水炮、罐体可选304/316/316L等不锈钢材质。


四、东风专底19方国六洒水车公告参数

【整车技术参数】

产品商标

程力威牌

公告批次

323

产品名称

绿化喷洒车

产品型号

CLW5250GPSD6

总质量(Kg)

25000

罐体容积(m3)

14.82

额定载质量(Kg)

14120,14185

外形尺寸(mm)

10260×2550×3200

整备质量(Kg)

10685

货厢尺寸(mm)

××

额定载客(人)


准拖挂车总质量(Kg)


驾驶室准乘人数(人)

2,3

鞍座最大载质量(Kg)


接近角/离去角(°)

20/13

前悬/后悬(mm)

1440/3120

轴荷(Kg)

7000/18000(二轴组)

最高车速(Km/h)

89

备注

1、该车仅选用4350+1350mm轴距;2、罐体有效容积:14.82立方米,当选装普通后平台时罐体尺寸(长×长轴×短轴)为(mm):6900×2300×1350,当选装喷雾机组后平台时罐体尺寸(长×长轴×短轴)为(mm):6300×2300×1480;3、侧防护及后下部防护装置均采用Q235B材质,均采用螺栓连接,后下部防护尺寸:150×50(mm),离地面高度480mm;4、ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司;5、该车可选装:A,后部带弧形喷雾和LED箭头指示灯;B,后部带LED箭头指示灯;C,后部带弧形喷雾装置; D,可选装新款外观带雾炮平台;6、专用装置:罐体,主要用于路面洒水及园林绿化;7、随底盘选装驾驶室。

【底盘技术参数】

底盘型号

DFV1253GP6DJ

底盘名称

载货汽车底盘

商标名称

东风牌

生产企业

东风商用车新疆有限公司

轴数

3

轮胎数

10

轴距 (mm)

4350+1350,4750+1350,5400+1350,5700+1350,5900+1350,3600+1350

轮胎规格

11.00-20 16PR,11.00R20 18PR,12R22.5 18PR,295/80R22.5 18PR

钢板弹簧片数

9/10,8/13,9/13

前轮距(mm)

1940,1965,1980,2020

燃料种类

柴油

后轮距(mm)

1860/1860

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

D6.7NS6B320

D6.7NS6B260

D6.7NS6B230

B6.2NS6B260

B6.2NS6B230

YCS06270-60

YCS06245-60

YCS06245-60A

YCK08300-60

东风康明斯发动机有限公司

东风康明斯发动机有限公司

东风康明斯发动机有限公司

东风康明斯发动机有限公司

东风康明斯发动机有限公司

广西玉柴机器股份有限公司

广西玉柴机器股份有限公司

广西玉柴机器股份有限公司

广西玉柴机器股份有限公司

6700

6700

6700

6200

6200

6234

6234

6234

7698

231

191

169

191

169

199

180

180

221

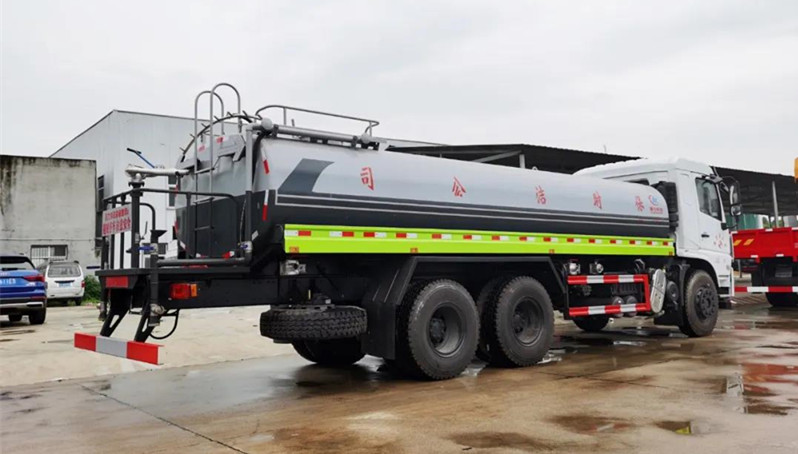

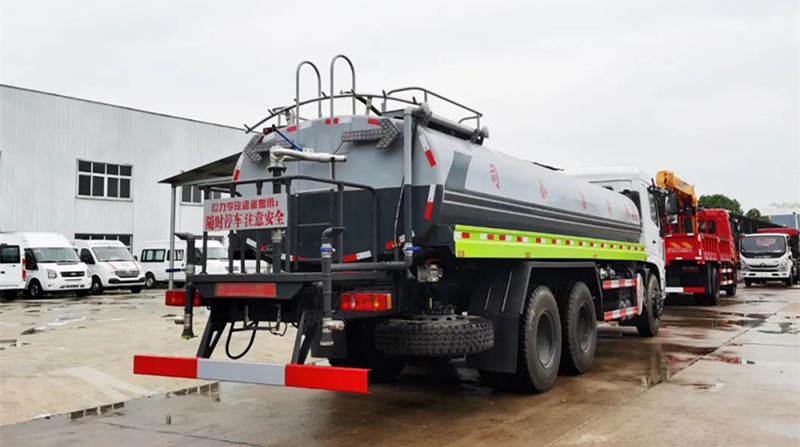

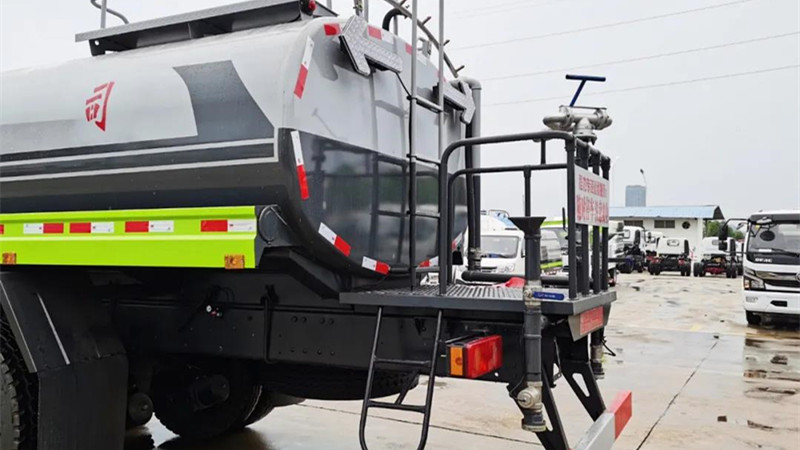

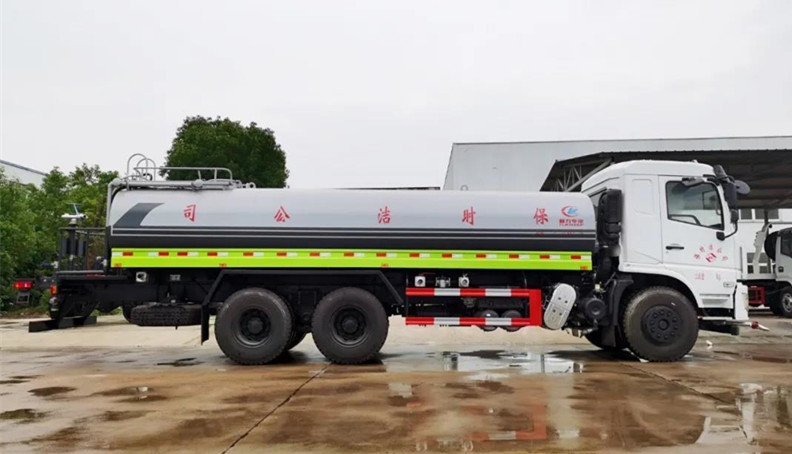

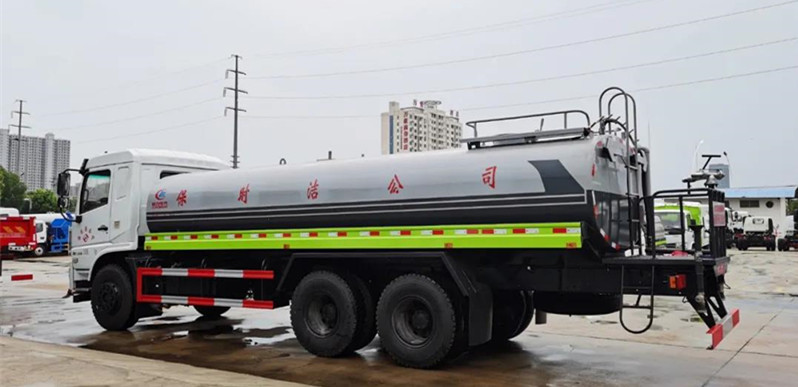

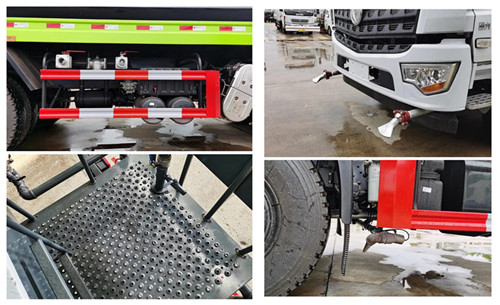

五、东风专底19方国六洒水车细节图片:

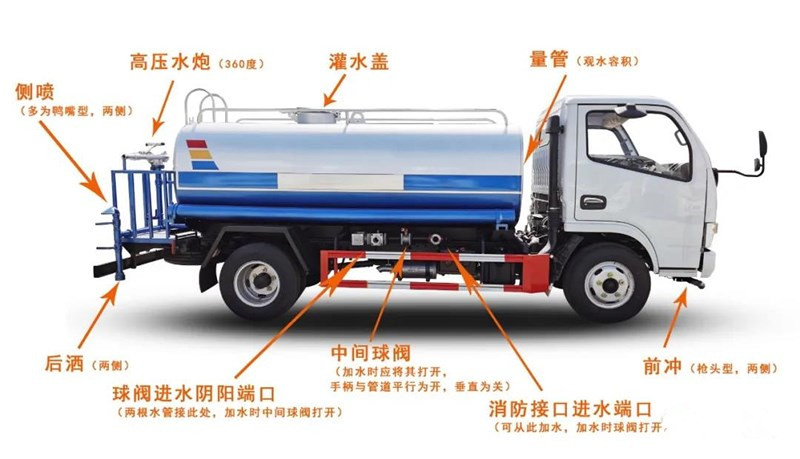

六、东风专底19方国六洒水车功能分布图:
