国六东风天锦钩臂垃圾车参数介绍

作者:程力专用汽车股份有限公司 浏览次数:2372 发布时间:2020-06-30 09:37:35

分享:
国六东风天锦钩臂垃圾车底盘配置:采用成熟的东风底盘,4*2 驱动形式,国六排放标准,羊脂白色前翻驾驶室, 东风康明斯210 马力发动机,轴距 4500mm,东风6 档变速箱,295/80R22.5 钢丝胎,带原厂 ABS,断气 刹,加装原厂空调,动力转向。

一、国六东风天锦钩臂垃圾车整车参数

产品名称

CLW5180ZXXD6型车厢可卸式垃圾车

有效容积


外形尺寸

7300×2470×3150

驶室准乘人数()

32





发动机参数

发动机厂家

东风康明斯发动机有限公司

发动机型号

B6.2NS6B210

发动机功率(kw)

154

发动机马力

210

排放标准

国Ⅵ









性能参数

总质量(kg

18000(Kg)

整备质量(kg

7490,7580(Kg)

额定载质量(kg

10380,10315(Kg)

轴距(mm

4500

最高车速(Km/h)

98

轮胎规格

275/80R22.5 18PR真空胎

轮胎数量

7



优质上装

起重能力

14T

轨道宽度

1070mm

钩心距离

1570mm

国六东风天锦钩臂垃圾车底盘配置:采用成熟的东风底盘,4*2 驱动形式,国六排放标准,羊脂白色前翻驾驶室, 东风康明斯210 马力发动机,轴距 4500mm,东风档变速箱,295/80R22.5 钢丝胎,带原厂 ABS,断气 刹,加装原厂空调,动力转向。

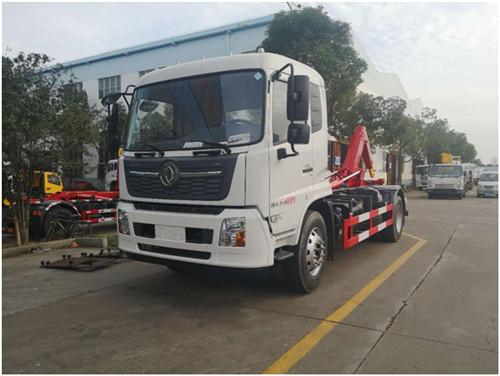

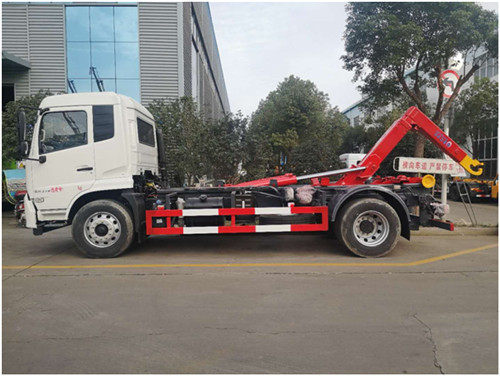

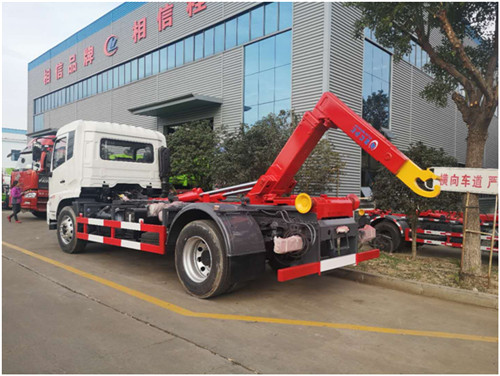

二、国六东风天锦钩臂垃圾车整车外形

国六东风天锦钩臂垃圾车

国六东风天锦钩臂垃圾车

国六东风天锦钩臂垃圾车

国六东风天锦钩臂垃圾车主要结构型式简介

车厢可卸式垃圾车采用全封闭式垃圾箱,并可被吊装和卸离底盘。具有结构简单,操纵方便灵活,安全可靠,机械化程度高等特点,因而使其具有较高的工作效率,同时可防止误操作,避免事故发生,并可节省人力,减轻工作人员的劳动强度。由于它的特殊结构型式和工作方式,使其在装车和运输过程中能有效地避免二次污染及噪声污染,对于保护环境极为有利,是一种新型垃圾收集和运输车。

1、垃圾箱

车厢可卸式垃圾车所匹配的垃圾箱为移动式水平压缩垃圾箱,底部装有二个脚轮及锁紧装置,前部设有吊环,可被吊装或卸离车体。

2、拉臂钩

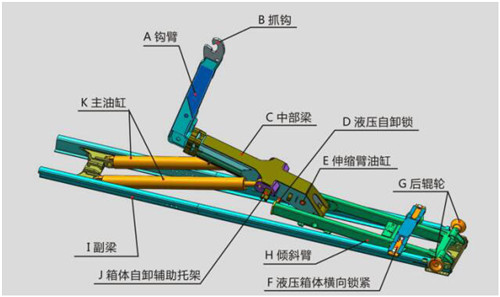

国六东风天锦钩臂垃圾车液压系统

钩臂 B 抓钩 C 中部梁 D 液压自卸锁 E 伸缩臂油缸 F 液压箱体横向锁 G 后辊轮 H 倾斜臂 I 副梁 J  箱体自卸辅助托架 K 主油缸

拉臂钩安装在汽车底盘上,用于吊装、卸离垃圾箱或倾卸垃圾。它主要由钩臂、钩臂架、副梁和液压油缸等组成。副梁主要用于与底盘固定和支撑垃圾箱,并作为其它部分的安装连接架。拉臂、钩臂架主要用于吊装、卸离垃圾箱和倾卸垃圾。液压油缸为各动作的驱动部件。

3国六东风天锦钩臂垃圾车液压系统

液压系统的作用是用于实现垃圾箱的吊装、卸离和倾卸垃圾。

在钩臂控制油路中加装了平衡阀,使两支油缸的举升力均匀一致,并保持两支油缸的运动速度同步。同时可使运动状态保持于任何位置而不会下沉,使运动可靠安全。在锁紧控制油路中,还加装了液压锁,控制油缸在运输过程中的振动,使锁紧机构工作安全可靠。液压系统采用手动+电控多路换向阀,可在在驾驶室内和车侧操控系统工作。

四、国六东风天锦钩臂垃圾车拉臂系统性能参数与关键部件清单

1国六东风天锦钩臂垃圾车拉臂系统主要技术参数

序号

名称

参数

备注

1

钩起能力

14T


2

系统压力

30MPa


3

设备自重

1800Kg


4

控制电压

24V


5

钩臂伸缩量

1000mm


6

油泵排量

80ml/r


7

液压油箱容积

80L


8

钩箱时间

45S


9

钩心高度

1570mm


10

到后滚轮距离

4210mm


11

导轨宽度

1070mm


 2国六东风天锦钩臂垃圾车关键液压元件及主要部件清单

序号

名称

型号/材质

厂家

备注




1

拉臂钩结构件

BS700MCK2高强钢

Q345低合金高强钢

湖北程力环卫装备有限公司




2

液压泵

齿轮泵

长源




3

多路换向阀

D24ZM100MD

泸州




4

双向液压锁

HBS

泸州




5

平衡阀

HBS

泸州



6

行程阀

A20040102.00/01/06-12

泸州



7

回油滤油器

RFA-25X20*L

意大利进口



8

空气滤清器

QUQ1

意大利进口




9

举升油缸

160/80-1820*2200

博利




10

滑臂油缸

100/50-1020*1640

博利




11

后支撑油缸

95/45-460*200

博利



五、国六东风天锦钩臂垃圾车购车流程

第一步 電話洽谈:通过电话联系或实地考察洽谈车型、产品价格。

第二步 签订合同:签订购销合同;预付合同定金

第三步 安排生产:按合同规定车辆型号提取底盘、安排生产。

第四步 交付验收:车辆交付验收,支付车辆余款。

第五步 签字确认:需方需在送车单上盖章签字,确认收到车辆完好无损、手续齐全(仅限于代送车辆)

六、国六东风天锦钩臂垃圾车售后说明:

我们遵循的质量方针是:“产品领先是我们永恒的目标,用户满意是我们不懈的追求,优质服务是我们最好的承诺。”为此,我们做出如下承诺:

一、免费维修方案及期限

1、跟踪服务时间:终身;

2、在交客户使用之日起,在正常使用范围内,行驶30000公里内或一年内免费修理(不包括易损件和电器部分),超过一年,只收取零件费;
3
、服务到达时间:根据实际情况,派出维修人员:省内,二十四小时内到达;其它地区,二十四小时内派出人员;

4、每年防汛期间安排工程技术人员定期或不定期走访各地抗汛用户。

二、免费期后配件供应价格方式

1、方式:根据用户需求,用户所在地底盘技术服务站统一供货或由我厂售后服务部直接供给配件;

2、配件只收工本费,不加其他费用。

三、整车底盘售后服务

整车底盘部分由各底盘厂家负责售后或三包,用户可到底盘“保修手册”上的“服务站”进行走保和售后服务。或者拨打底盘售后电话获得咨询和售后服务。
