国六庆铃五十铃600P护栏清洗车工作原理及参数介绍

作者:程力专用汽车股份有限公司 浏览次数:179 发布时间:2019-12-03 14:37:36

分享:
国六庆铃五十铃600P护栏清洗车整车型号HYS5072GQXQ6型护栏清洗车,底盘型号QL1070BUHACY,总质量(Kg):7300kg,额定载质量(Kg):2220kg,整备质量(Kg):4950kg,驾驶室准乘人数(人):2人,外形尺寸(mm):5995×2200×2600mm,轴距(mm):3360mm,燃料种类:柴油。

国六庆铃五十铃600P护栏清洗车整车型号HYS5072GQXQ6型护栏清洗车,底盘型号QL1070BUHACY,总质量(Kg):7300kg,额定载质量(Kg):2220kg,整备质量(Kg):4950kg,驾驶室准乘人数(人):2人,外形尺寸(mm):5995×2200×2600mm,轴距(mm):3360mm,燃料种类:柴油。

国六庆铃五十铃600P护栏清洗车主要配置:该级别同一型号下可选装100P驾驶室标准型或600P驾驶室标准型,五十铃4KH1CN6LB发动机国六排放120马力88KW,五十铃MSB五档变速器,带空调,方向助力,多功能液晶仪表盘,前桥2-2.5吨,后桥4-4.8吨,带ABS,标配700R16轮胎(3360轴距和3815轴距每个型号油刹和气刹任意选择。单排驾驶室可翻转,双排不可翻转。

国六庆铃五十铃600P护栏清洗车清洗原理:采用两冲、两刷的清洗工艺,两面同时清洗,使清洗更加彻底。清洗过程:首先刷辊前面的两排喷水管喷出水将护栏充分预湿,车体前移的过程中,中间的两排刷辊对护栏依次进行刷洗,最后由刷辊后面的两排喷水管喷出水将残留的灰尘冲去。

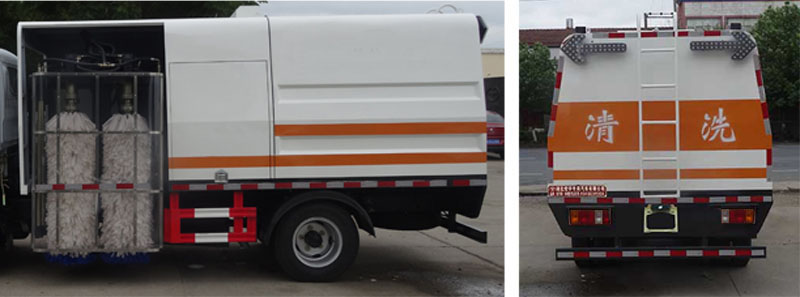

车辆清洗作业时可开启车辆行走减速装置,可控制车的速度有效保证洁洗率,采用智能控制系统(电液化控制)液压系统集中控制,操作简单,驾驶室内可完成各种操作后尾部LED箭头灯。洗洗装置位于驾驶室后左侧,采用双面清洗装置,四个刷子夹紧护栏转动刷洗,高压水辅助冲洗,电液控制作业方式对隔离护栏清洗作业,喷头前后6--8个,车辆有高低压水路系统,方便选择使用。

项   目

主要性能参数

车   型

HYS5072GQXQ6型护栏清洗车

底盘型号、类别、生产企业

 4KH1CN6LB  QL1070BUHACY

主机

底盘发动机型号及生产企业

庆铃五十铃(重庆
)发动机有限公司

功率 kw

88(120马力)

排量 ml

2999

副机

发动机型号及生产企业

JX493G3

江铃汽车股份有限公司

功率 kw

57(77马力)

排量 ml

2771

燃油种类

0号轻柴油(与底盘共用柴油箱)

尺寸

参数

质量





外形尺寸(长X宽X高)mm

5995*2200*2600

轮距

前轮mm

1503

后轮mm

1494

轴距mm

3308

额定乘员

2

前悬/后悬mm

1055/1632

接近角

27.7°

离去角

15°

最小离地间隙mm

220

整备质量 kg

4500

最大总质量kg

7360

304不锈钢水箱容积m3

3.5--4 m³

清洗作业速度km/h

3-15

组  成

由底盘车电路和副发动机电气部分及专用工作装置操作控制电路组成。

底盘车系统电压

24 V

工作装置系统电压

12 V

装置

型式

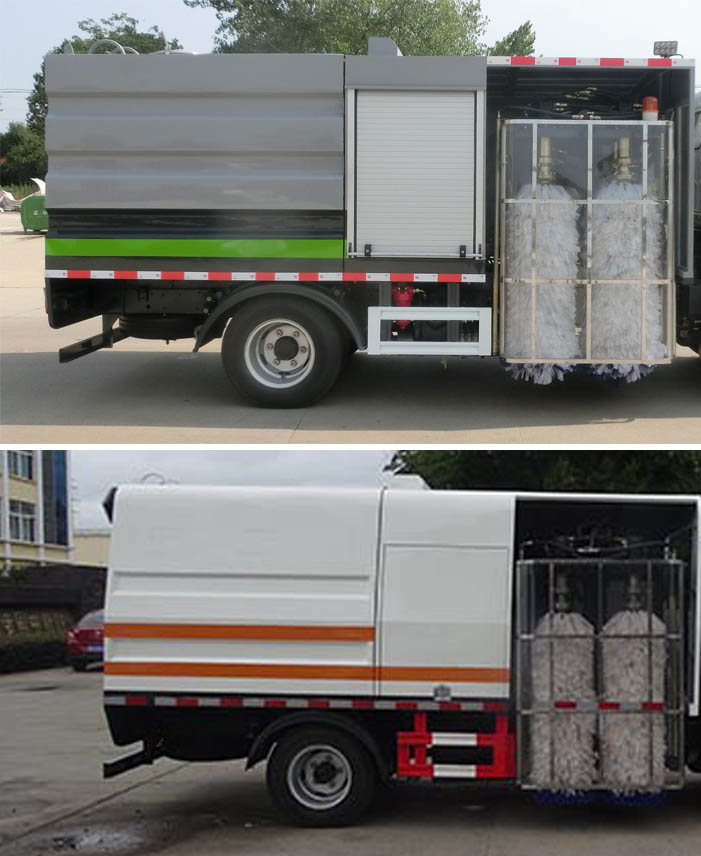

在正副驾驶室后车架一侧对称布置4个清洗刷,由液压马达驱动,刷子升出后内外可液压自动调节。

清洗刷直径

cm

φ55

清洗刷马达最转速

r/min

150-280

单个清洗刷数量

55

刷辊高度mm

1200

清洗高度mm

0.1-1500

清洗原理

采用两冲、两刷的清洗工艺,两面同时清洗,使清洗更加彻底。清洗过程:首先刷辊前面的两排喷水管喷出水将护栏充分预湿,车体前移的过程中,中间的两排刷辊对护栏依次进行刷洗,最后由刷辊后面的两排喷水管喷出水将残留的灰尘冲去。

国六庆铃五十铃600P护栏清洗车主要零部件均采用国内外一线品牌

品名

型号

生产厂家

副发动机57KW

JX493

江西江铃

液压摆线马达

BM5-125

山东瑞信

3.5-4立方罐体

304不锈

(边三底四)

液压油泵

F532

合肥长源

高压水泵

F20

品孚

自动高压卷盘水枪

15


低高水泵


飞翼牌

分动箱

XLQ/SBK-15

星菱

液压电磁阀


力士乐

电控系统

XT3310

西门子

液压油缸


扬州海力

车辆清洗作业时可开启车辆行走减速装置,可控制车的速度有效保证洁洗率,采用智能控制系统(电液化控制)液压系统集中控制,操作简单,驾驶室内可完成各种操作后尾部LED箭头灯。洗洗装置位于驾驶室后左侧,采用双面清洗装置,四个刷子夹紧护栏转动刷洗,高压水辅助冲洗,电液控制作业方式对隔离护栏清洗作业,喷头前后6--8个,车辆有高低压水路系统,方便选择使用。



国六庆铃五十铃600P护栏清洗车工作原理:

1、当护栏清洗车驶入设置有护栏的道路后,车辆主发动机带动车辆以一定速度行驶。启动副发动机,副发动机带动液压油泵,通过控制水平伸缩油缸将滚刷机构打开;通过控制升降油缸来调节滚刷机构的高度;通过控制滚刷摆动油缸来使外滚刷进行90°的摆动,将车辆贴近护栏使滚刷能够夹住护栏;通过调节滚刷间距调节油缸来控制外滚刷与护栏间的距离。当调整好位置后,控制水泵、使喷嘴开始喷水;同时,滚刷马达带动滚刷开始转动,护栏清洗车开始清洗护栏作业。当作业到护栏尽头,车辆可以直接驶离护栏;当车辆在护栏中部需要驶离、或者进行转场时,通过控制外滚刷摆动油缸来使外滚刷进行90°的摆动,然后再将车辆驶离护栏。

2、液压系统安装水冷液压油冷却器、液压油油位装置;

3、车辆轮胎(含备胎)采用全钢丝轮胎;

4、驾驶室内置冷暖空调;

5、底盘部分有二级减速功能,有效降低车速洁净率达到90%以上

6、程力威牌CL型护栏清洗车产品具备国家公告目录、环保目录、免征目录、3C;
