江淮16米高空作业车技术参数
发布时间:2019-1-3 10:57:00    查看次数:370

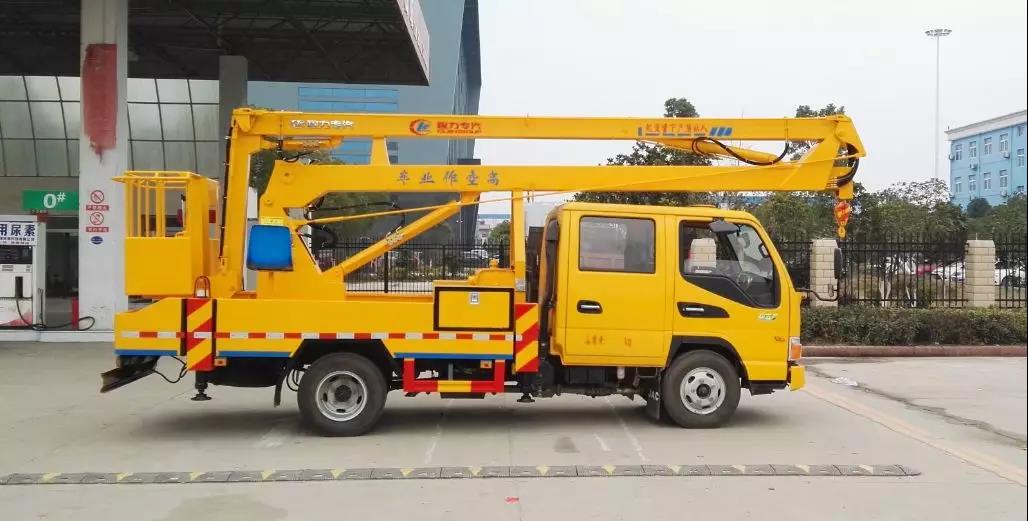

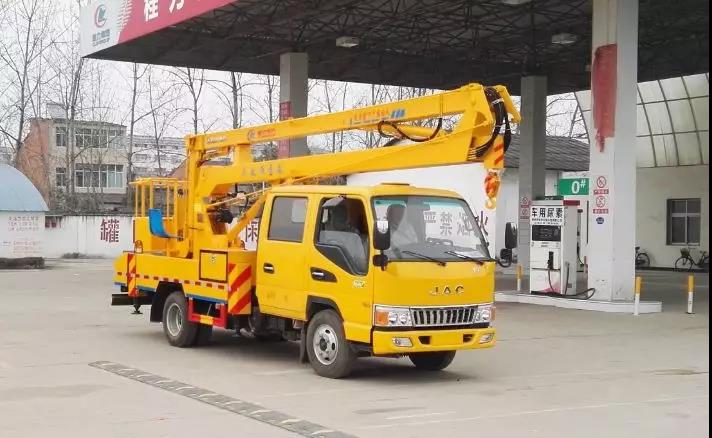

江淮16米高空作业车

整车型号:CLW5060JGKH

一、江淮16米高空作业车整车基本参数:

序号

名称

型号、规格

1

整车品牌

程力威牌-高空作业车

2

产品型号

CLW5060JGKH5

3

底盘型号

HFC1073R93K2C3ZV

4

最大作业高度

16

5

工作斗

平台离地高度≥14.3m

平台最大作业幅度≥6.92m

平台最大作业高度时作业幅度≥2.26m

平台最大作业幅度时作业高度≥9.2m

工作斗额定载荷200kg

支腿

方式:H型支腿

数量:4支

操控:单独可调也可联动。

横向跨距:2680mm

纵向跨剧:3050mm

吊钩

最大起吊重量≤1000kg,安全值800kg。

最大起吊高度6.3m

主操作

操作位置:转台、吊栏双工作位操作。

操控形式:手动液压或电控操作。

6

围板及走台板

钢制工具箱及围板、花纹防滑走台板

7

臂架结构形式

三节折叠臂

8

回转装置

双向3600连续回转

9

发动机

D25TCIE1/云内143马力

10

整车尺寸

7300×1980×3100

11

总质量

5925kg

12

整备质量

5600kg

13

轴距

3360mm

14

环保/免征

有/有

二、高空作业车介绍及性能特点:

1.功能介绍:

江淮16米高空作业车采用折叠式曲臂结构,作业臂为三节折叠式,工作斗和转台双工作位,上下操作,液压手动控制,可360度回转,四液压支腿,带1吨吊钩,工作斗最大承重200公斤,钢制工具箱及围板、花纹防滑走台板

车辆配制双向液压锁、双向带锁平衡阀、液流阀、液压油缸等主要部件均采用国内知名品牌,换向平稳,操作灵活方便;支腿与工作臂互锁,安全可靠,防止误操作;H型支腿,跨距大、稳定性好,支腿既可独立伸缩、又可联动,后支腿装有支腿报闪灯,用于作业时支腿示廓、发出光报警信号。



2.产品概述:

1、  工作斗采用机械自平衡设计,其作用是工作时工作斗始终处于平衡状态。

小臂最大伸展角度达65°,以便调整到最佳作业位置。(小臂伸展角度测量方式不同,部分厂家标注为90°)

2、  上下两套操作系统,在工作斗上和转台上均可完成各种作业动作。

3、  夜间作业灯,操作台上可根据客户作业环境选装操作照明灯,让夜间作业更安全。

4、  支腿单独可调,可根据作业地面环境,单独调节每个支腿,即使地面凹凸不平,也能使整车调整到平稳状态。

5、  支腿采用前、后H型结构,受力面更大、稳定性更高;能防止车大梁变形或断裂(注:如支腿采用前V、后H型的车型,在长时间使用后由于车头倒挂容易造成车大梁变形或断裂)。

6、  四个垂直支腿油缸和上臂、下臂、小臂油缸都装有双向液压锁,其作用是油缸到达所需位置后,将油缸锁住不动,以防造成事故。工作臂上装有双向平衡阀,使工作臂运行更平稳。



三、随车附件明细:

1、载货汽车说明书一册。

2、汽车底盘合格证一份。

3、高空作业车说明书一本。

4、载货汽车保修。

5、载重汽车随车工具。
