1、 随车吊 随车起重运输车作业参数
起重机出厂时，下表给出了SQ600ZB5型起重机作业性能参数
表一
类别 项目 单位 SQ600ZB5 起 重 机 性 能 参 数 最大额定起升质理 kg 30000 最大起升力矩 Kn.m 600 最大工作幅度 M 13.3 最大起升高度 M 15.8 支腿跨距 M 6.00 油箱容积 L 240 回转角度 ° 360°连续回转 液压系统额定压力（禁止调节） Mpa 28 系统流量 L/min 70 起重机自重 kg 7100
2、 随车吊 随车起重运输车转台回转
本机型的随车起重机是可以连续回转的，但吊臂在不同的方位时，因为整车稳定性的在因，起重能力会有所不同。
注意：当起重机与不同的汽车底盘组合或安装位置不同（前置或后置）时，吊臂在不同的方位时的起重能力有会有所不同。

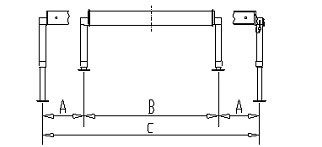

3、 随车吊 随车起重运输车固定支腿与活动支腿
|
符号 |
A |
B |
C |
|
数值（mm） |
1955 |
2250 |
6160 |
随车吊 随车起重运输车液压系统参数：
|
参数项目 |
单位 |
数值 |
|
油泵排量 |
1/min |
80 |
|
系统流量 |
1/min |
70 |
|
最大工作压力 |
MPa |
32 |
液压泵：柱塞泵 型号：80ccOMFB(也可按用户要求)
液压油箱容积：240L

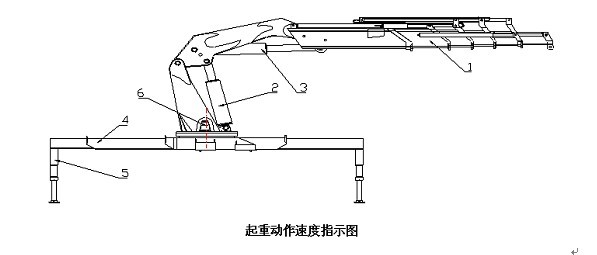

4、随车吊 随车起重运输车动作速度
表三
|
序号 |
项目 |
打开时间（秒） |
回缩时间（秒） | |
|
1 |
伸缩臂伸臂时间 |
90 |
65 | |
|
2 |
内臂变幅时间 |
|
25 | |
|
3 |
外臂变幅时间 |
|
32 | |
|
4 |
水平支腿伸出时间 |
|
9 | |
|
5 |
垂直支腿伸出时间 |
|
10 | |
|
6 |
回转机构 |
回转速度 |
rpm |
≤2 |
|
回转速度 |
度 |
360 | ||
注：1、表中的数值是指起重机空载状诚泵在额定流理情况下的时间。
2、回转时间是指起重机回转一周所需时间。
5、随车吊 随车起重运输车最小工作幅度和最大工作幅度
下图标注了SQ600ZB5起重机在水平位置的尺寸

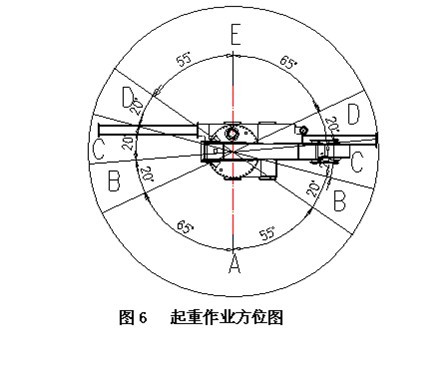

6、 随车吊 随车起重运输车 起重作业方位图（见图6）
A区：可以按起升性能曲线牌上数值的100%作业
B区：可以按起升性能曲线牌上数值的90%作业
C区：可以按起升性能曲线牌上数值的80%作业
D区：可以按起升性能曲线牌上数值的70%作业
E区：可以按起升性能曲线牌上数值的60%作业

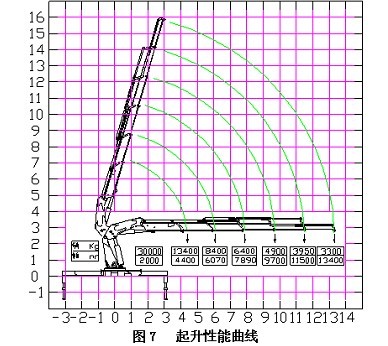

7、 随车吊 随车起重运输车起升性能曲线（见图7）
注意：如果由于起重机安装在一辆与该起重机不能匹配的底盘上，将导致起重机的起重性能参数降低，那么图中给出的参数将不再有效，同样的，该说明书及起重机上其它位置标定的起重性能参数也同样会降低。
江铃新凯运宽体冷藏车整车参数： 整车型号：JX5049XLCTGA26 底盘型号：JX1049TGA26 发动机功率：164马力 驾驶室宽度：2060mm 底盘自重：2250kg 整车尺寸：5990*2270*3255 厢体尺寸：4020*2100*2100
