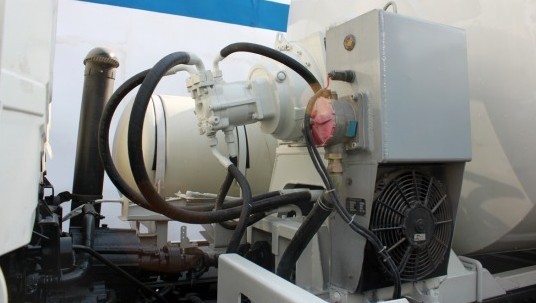

水泥搅拌车 混凝土搅拌车核心部件:液压系统的安装

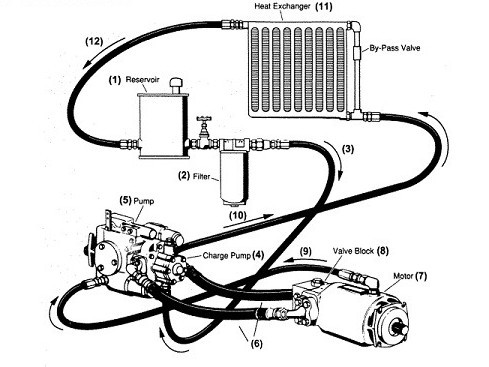

 液压油从油箱（1）流经滤油器（2），使得系统得到了清洁，达到了ISO 13/18标准。然后在预先设计的油箱和滤油器之间落差作用下流入补油泵。正确的选择滤油器和软管的通径以及油箱和泵之间的落差是十分重要的，这能避免在工作时产生空穴。

    补油泵（4）和液压泵合为一体，连接输入轴。补油泵流量确保高压系统的泄油补充及冷却冲洗液流。在系统中的低压部分由回油溢流阀提供回油背压力，冷却冲洗液流从回油溢流阀流出，通过液压泵和马达的壳体及散热器进行冷却。

    液压泵（5）一种变排量型，可在油路上进行流量和方向的控制，在油路中产生高压油流。

    液压马达常常是定量马达，工作时通过输出轴提供动力：油路中的高压是由负载而产生的。

    阀块（8）安装在马达上。它包含两个高压溢流阀，工作方向相反，其设定值限定了系统的最高压力，还有梭阀和回油溢流阀。

    马达壳体中的油流入泵的壳体中，然后流经散热器，所选的散热器要保证系统工作最大温度不超过80℃，并且必须提供旁通阀来避免散热器中压力过高。
